| 管道送排風機系列 » DXG(GDF)型矩形管道風機 |
|
 |
 |
DXG-I型后向板式矩形管道風機 |
|
機號：3.2#-5.6# 風量:200-12600m3/h 全壓:100-700Pa |
|
特點：后向板式葉輪、直聯傳動、方形進出風口、體積小、壓力高、噪聲低、耗電省、噪聲低 |
|
應用：賓館、醫院、體育館、圖書館、等對噪聲要求較高場合的送排風、民用建筑及電子、醫藥等行業、廠礦企業的管道送排風 |
|
 |
|
DXG-II前向多翼式矩形管道風機 |
|
機號：2.5#－5.5# 風量:550－7700m3/h 全壓:110－453Pa |
|
特點：前向多翼式葉輪、直聯傳動、方形進出風口，體積小、流量大、噪聲低、耗電省 |
|
應用：賓館、醫院、體育館、圖書館、等對噪聲要求較高場合的送排風、民用建筑及電子、醫藥等行業、廠礦企業的管道送排風 |
|
|
| 一、性能參數表 |
| DXG-Ⅰ型( 后向板式 ) ? (
噪聲：聲壓水平相對于 3m遠之周圍環境測得 ) |
|
機號 |
功率(kW) |
轉速 |
不同風壓下的風量(m3/h) |
噪聲
dB(A) |
重量
(Kg) |
|
三相380V |
單相220V |
100Pa |
200Pa |
300Pa |
400Pa |
500Pa |
600Pa |
700Pa |
|
3.2 |
0.18 |
0.25 |
1380 |
1080 |
800 |
200 |
|
|
|
|
47 |
34 |
|
3.6 |
0.37 |
0.37 |
1380 |
3000 |
2200 |
1200 |
|
|
|
|
54 |
70 |
|
4 |
0.55 |
0.55 |
1380 |
3600 |
3000 |
2100 |
1000 |
|
|
|
61 |
78 |
|
4.5 |
0.8 |
0.75 |
1380 |
4900 |
4000 |
3100 |
2100 |
800 |
|
|
59 |
96 |
|
5 |
1.8 |
1.8 |
1400 |
9400 |
8300 |
7600 |
6500 |
5400 |
4000 |
2200 |
65 |
132 |
|
5.6 |
3 |
3 |
1400 |
12600 |
11600 |
10500 |
9400 |
8000 |
6500 |
4500 |
68 |
190 |
|
|
| DXG-Ⅱ型( 前向多翼式 ) |
|
|
機號 |
風量(m3/h) |
風壓(Pa) |
轉速 |
功率(kW) |
噪聲dB(A) |
重量(Kg) |
|
2.5 |
550 |
110 |
700 |
0.12 |
46 |
22 |
|
710 |
142 |
900 |
0.18 |
48 |
28 |
|
1100 |
352 |
1400 |
0.25 |
49 |
32 |
|
3 |
1000 |
138 |
700 |
0.12 |
52 |
27 |
|
1400 |
205 |
900 |
0.18 |
58 |
32 |
|
2100 |
510 |
1400 |
0.55 |
67 |
37 |
|
3.5 |
1370 |
118 |
550 |
0.25 |
54 |
44 |
|
1710 |
182 |
680 |
0.25 |
59 |
44 |
|
2270 |
324 |
910 |
0.55 |
64 |
49 |
|
4 |
2360 |
170 |
550 |
0.25 |
56 |
51 |
|
3000 |
250 |
690 |
0.37 |
61 |
52 |
|
4060 |
450 |
920 |
0.75 |
66 |
59 |
|
4.5 |
3480 |
221 |
550 |
0.37 |
61 |
62 |
|
4500 |
340 |
690 |
0.75 |
65 |
73 |
|
6280 |
586 |
920 |
2.2 |
72 |
80 |
|
5 |
4800 |
276 |
550 |
0.75 |
63 |
78 |
|
6100 |
400 |
690 |
1.5 |
66 |
86 |
|
7200 |
720 |
920 |
3.0 |
74 |
95 |
|
5.5 |
6100 |
280 |
550 |
1.1 |
68 |
97 |
|
7700 |
453 |
700 |
2.2 |
72 |
100 |
|
|

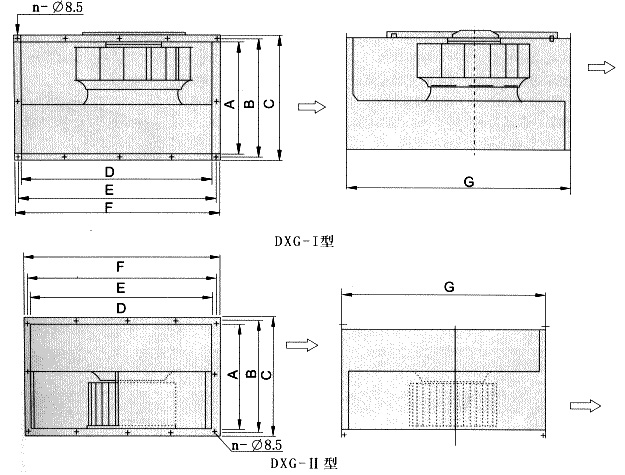

| 二、DXG型風機外形尺寸表(單位：mm) |
 |
|
|
形 式 |
機號 |
A |
B |
C |
D |
E |
F |
G |
n |
|
Ⅰ型 |
3.2 |
300 |
330 |
360 |
500 |
530 |
560 |
530 |
8 |
|
3.6/4 |
400 |
430 |
460 |
600 |
630 |
660 |
700 |
10 |
|
4.5 |
450 |
480 |
510 |
700 |
730 |
760 |
780 |
12 |
|
5 |
500 |
530 |
560 |
800 |
830 |
860 |
880 |
12 |
|
5.6 |
550 |
580 |
610 |
1000 |
1030 |
1060 |
980 |
14 |
|
Ⅱ型 |
2.5 |
250 |
280 |
310 |
420 |
450 |
480 |
480 |
8 |
|
3 |
300 |
330 |
360 |
500 |
530 |
560 |
560 |
8 |
|
3.5 |
350 |
380 |
410 |
600 |
630 |
660 |
640 |
10 |
|
4 |
400 |
430 |
480 |
700 |
730 |
760 |
780 |
12 |
|
4.5 |
450 |
480 |
530 |
740 |
770 |
800 |
810 |
12 |
|
5 |
500 |
530 |
580 |
800 |
830 |
860 |
880 |
12 |
|
5.5 |
550 |
580 |
630 |
1010 |
1040 |
1070 |
980 |
14 |
|
|
