廚房排油煙風機系列 » CDT系列低噪聲柜式離心風機

CDT系列低噪聲柜式離心風機
CDT系列柜式低噪聲離心風機采用型材框架和鍍鋅板箱體兩種形式,雙吸前向多翼式離心葉輪，電機外置E式傳動。具有風量大、噪聲低、結構牢固、運行平穩、外型美觀，易于保養、維修等特點。適用于單位食堂、飲食店、賓館酒樓等廚房所需大風量的排油煙場所，及廠礦企業、民用建筑等工程的送排風。


鍍鋅板箱體		型材框架冷板箱體

性能參數

機號	轉速 (rpm)	風量 (m³/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
15	700	4500-8250	303-316	2.2-4	≤61
	800	5000-9500	398-413	2.2-4	≤62
	850	5250-10050	444-465	3-4	≤63
	900	5500-10500	497-536	3-4	≤64
	1000	6080-12050	619-655	5.5-4	≤65
	1050	6384-12653	682-722	5.5-4	≤66
18	600	6030-11030	301-308	2.2-4	≤62
	700	6550-13050	405-423	3-4	≤63
	750	7500-13900	468-478	4-4	≤64
	800	8150-14950	532-557	5.5-4	≤64
	900	8850-16550	670-693	7.5-4	≤65
	940	9239-17278	730-755	7.5-4	≤66
20	550	7900-13750	340-312	3-4	≤66
	600	8750-14950	408-370	4-4	≤67
	650	9350-16250	475-438	4-4	≤68
	700	10050-17420	556-403	5.5-4	≤68
	800	11250-20540	717-668	7.5-4	≤69
	840	11813-21567	790-736	11-4	≤70
22	550	9850-17250	359-342	4-4	≤68
	600	11050-19500	434-388	5.5-4	≤68
	650	11970-20250	507-463	5.5-4	≤69
	700	12830-21940	588-545	7.5-4	≤70
	800	14950-25500	774-747	11-4	≤71
	840	15698-26775	850-790	11-4	≤72
25	500	14980-25500	371-374	5.5-4	≤70
	550	16420-27890	452-449	7.5-4	≤71
	600	18000-30050	540-526	11-4	≤71
	650	19500-33080	630-632	11-4	≤72
	700	21000-35950	731-723	15.0-4	≤73
	740	22197-37999	817-723	18.5-4	≤74
28	450	19500-30050	377-376	7.5-6	≤71
	500	21030-33980	464-462	11-6	≤72
	550	23970-37050	563-552	11-6	≤72
	600	25650-40570	671-658	15-6	≤73
	650	28030-43850	796-776	18.5-6	≤74
	680	29310-45860	871-849	22-6	≤75
30	400	21000-35480	350-355	7.5-6	≤72
	450	23850-39060	542-446	11-6	≤72
	500	26810-44110	555-557	15-6	≤73
	550	28530-48030	666-630	18.5-6	≤74
	600	31050-53960	787-802	22-6	≤75
	640	33130-57575	896-913	30-6	≤76

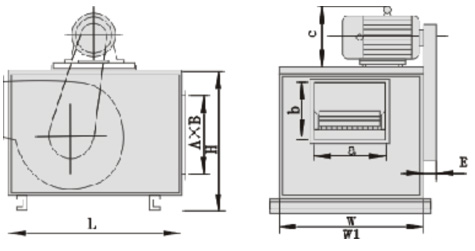

CDT型外形尺寸表(單位:mm)

機號	外形尺寸					出風口		進風口		基礎高H1
	高H	長L		寬		橫a	豎b	橫A	豎B
	高H	A型	B型	W	W1	橫a	豎b	橫A	豎B
15	923	860	1080	860	980	440	440	710	710	63
18	1023	960	1280	960	1080	500	490	810	810	63
20	1123	1060	1360	1060	1180	530	550	910	910	63
22	1240	1160	1480	1160	1320	580	610	1010	1010	80
25	1360	1280	1700	1280	1440	630	680	1130	1130	80
28	1500	1360	1800	1360	1520	680	770	1180	1180	80
30	1600	1580	1920	1500	1680	770	930	1330	1350	80

注:機號為葉輪直徑分米數,A型體積總高度還需補加電機高度,總寬度補加皮帶罩的寬度.
